Козырек: арочная конструкция

Козырек: арочная конструкция
Небольшой и изящный, кажущийся невесомым, козырек украсит вход в любое помещение. Благодаря легкости поликарбоната, данную конструкцию можно крепить прямо к стене, не используя опоры. Его несложно монтировать и поддерживать в чистом состоянии.

Преимущества поликарбоната:

1. возможность изгибать в холодном состоянии
2. легкость
3. ударостойкость
4. высокое светопропускание
5. широкая цветовая гамма

Какого типа листы используются
Сотовые листы любой толщины и расцветки
Монолитные листы любой толщины и расцветки, если важна высокая прозрачность козырька

Конструктивные особенности
Если козырек делать не слишком выступающей, то ветровая и снеговая нагрузка на него не будет большой. В таком случае сотовые листы можно применять минимальной толщины, и вся конструкция получится очень легкой. Ее собирают полностью на поликарбонатном профиле.

Рекомендации по монтажу
Для определения радиуса изгиба конкретной конструкции следует обратиться к разделу «Кровельное остекление» главы 11 «Сбор нагрузок».
См. общие рекомендации в главе «Инструкция по монтажу листов из поликарбоната»

Рисунок 1. Арочная конструкция козырька

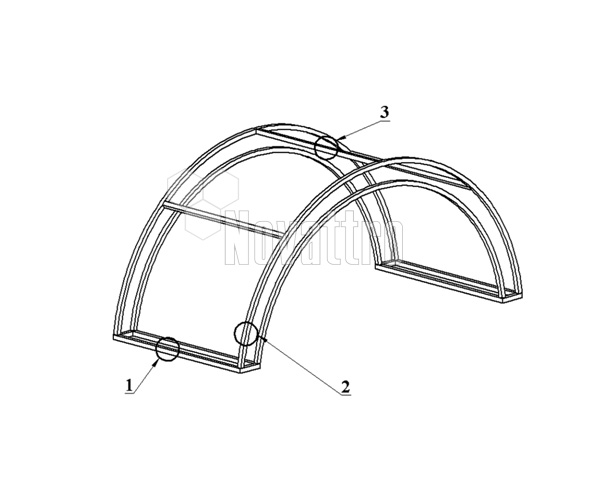

Рисунок 2. Каркас арочной конструкции козырька

В данной конструкции используются три типовых соединительных узла (рис. 3, 4, 5). Рассмотрим каждый из них.

Узел соединения листа из поликарбоната с трубой каркаса, расположенных с торца конструкции (рис. 3) – Сеч. 1.

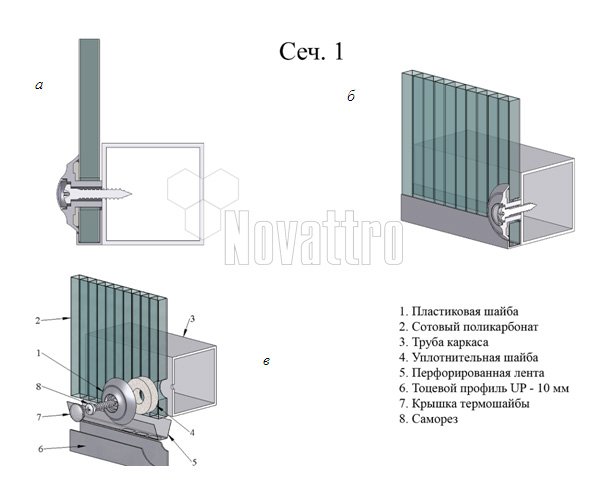

Рисунок 3. Типовой  узел соединения листов из поликарбоната, расположенных с торца конструкции: а – двумерное изображение узла, б – трехмерное изображение узла, в – схема сборки узла.

Узел соединения листа из поликарбоната с трубой каркаса, расположенных с торца конструкции (рис. 4) – Сеч. 2.


Рисунок 4. Типовой  узел соединения листов из поликарбоната, расположенных с торца конструкции: а – двумерное изображение узла, б – трехмерное изображение узла, в – схема сборки узла.

Узел соединения листов из поликарбоната, расположенных в одной плоскости (рис.5) – Сеч. 3.



Рисунок 5. Типовой  узел соединения листов из поликарбоната в конструкции арочного козырька: а – двумерное изображение узла, б – трехмерное изображение узла, в – схема сборки узла.
