Кровля: арочная схема



Кровля: арочная схема
Светопропускающая кровлястановится в последнее время весьма популярным конструктивным решением для промышленных и жилых зданий. Причем арочную схему кровли возможно создать исключительно с помощью поликарбоната, поскольку он допускает деформацию в холодном состоянии без потери своих свойств. Легкость поликарбоната позволяет не использовать опоры, а создавать красивые самонесущие конструкции. Этот материал соответствует всем требованиям, которые предъявляются к светопрозрачной кровле: он хорошо пропускает внешний свет, сохраняет тепло внутри, выдерживает значительные снеговые нагрузки, не воспламеняется. Что касается сотового поликарбоната, то этот тип листов мягко рассеивает солнечный свет, уменьшая его яркость и слепящий эффект. Специальное УФ-покрытие задерживает ультрафиолет и продлевает срок службы материала.

Преимущества поликарбоната:
1)      легкость
2)      возможность изгибать в холодном состоянии
3)      стойкость к значительным ветровым и снеговым нагрузкам
4)      ударостойкость
5)      хорошие теплоизолирующие свойства
6)      высокое светопропускание
7)      пожаробезопасность

Какого типа листы используются
Сотовые листы толщиной 10-32 мм.
Монолитные листы используют при повышенных требованиях к светопропусканию, например, при остеклении зимнего сада.

Конструктивные особенности
Благодаря меньшему, чем у стекла, весу поликарбонат позволяет делать более широкие полеты между опорами и тем самым экономить на металлоконструкции. Для расчета оптимальной толщины листов в зависимости от шага несущих конструкций и ожидаемых нагрузок см. главу «Сбор нагрузок».
Для определения радиуса изгиба конкретной конструкции следует обратиться к разделу «Кровельное остекление» главы 11 «Сбор нагрузок».

Рекомендации по монтажу
Важно помнить, что направление полых каналов сотовых панелей должно совпадать с направлением ската крыши, а при установке в качестве стен укрытия каналы должны располагаться вертикально.
Как для всех конструкций их поликарбоната, создаваемых для эксплуатации на улице, следует оставлять допуск на термическое расширение листов. См. главу «Термическое расширение».

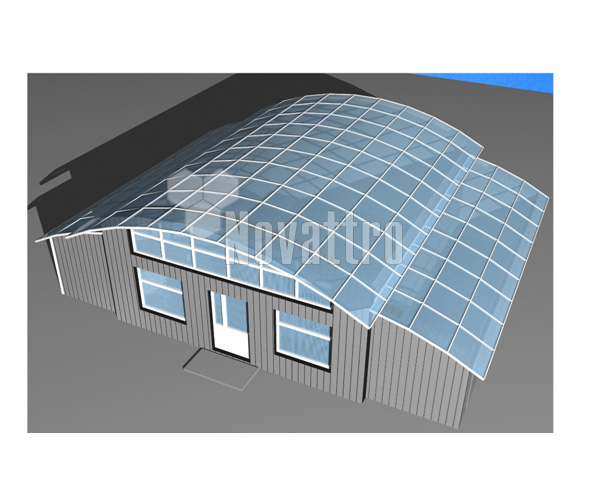

Рисунок 1. Кровля

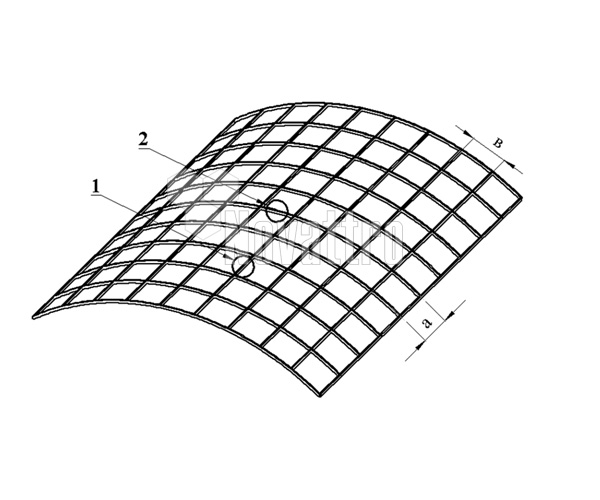

Рисунок 2. Каркас кровли

В данной конструкции используются три типовых соединительных узла (рис. 3, 4, 5). Рассмотрим каждый из них.

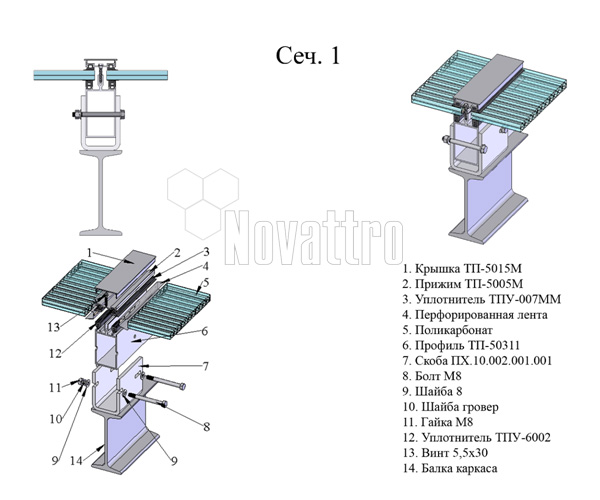

Узел соединения листов из поликарбоната, расположенных в одной плоскости (рис. 3) – Сеч. 1.

Рисунок 3. Типовой  узел соединения листов из поликарбоната в конструкции кровли: а – двумерное изображение узла, б – трехмерное изображение узла, в – схема сборки узла.

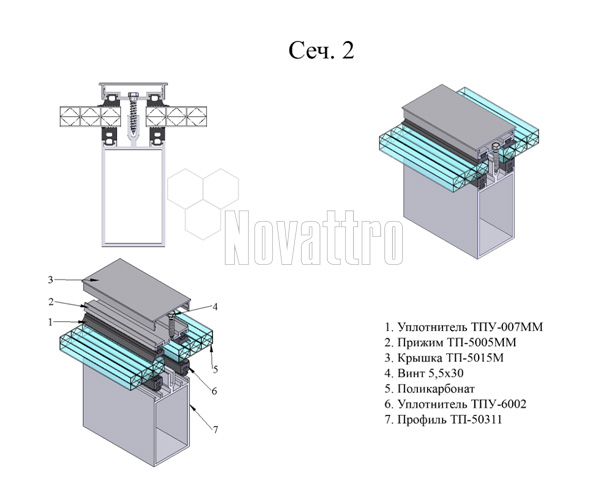

Узел соединения листов из поликарбоната, расположенных в одной плоскости (рис. 4) – Сеч. 2.

Рисунок 4. Типовой  узел соединения листов из поликарбоната в конструкции кровли: а – двумерное изображение узла, б – трехмерное изображение узла, в – схема сборки узла.
