Шумовое ограждение

Данный тип конструкции используют в первую очередь для защиты от сильного шума промышленных объектов, общественных зданий, и в последнее время, все чаще для защиты жилых загородных домов. Благодаря хорошим звукоизолирующим свойствам поликарбонатное ограждение рационально использовать в местах, расположенных рядом с оживленной автострадой, аэродромом, рынком, школой, стройкой. Кроме того, шумовое ограждение выполняет основные функции обычного забора: защищает расположенные за ним строения и территорию от проникновения ветра, в холодное время года предотвращать их охлаждение, защищает от несанкционированного проникновения. Поликарбонатного ограждение смотрится гораздо современнее, чем заборы из традиционных материалов, при том, что его очень сложно повредить.

Преимущества поликарбоната в данной конструкции:

1. Хорошее шумопоглощение
2. хорошее сопротивление сильному ветру
3. ударостойкость
4. легкость
5. прозрачность
6. низкая воспламеняемость

Типы используемых листов
Сотовый поликарбонат снижает уровень шума на 15—36 дб
Монолитный — на 27—31 дб

Конструктивные особенности
Вертикальные поверхности остекления подвергаются значительным ветровым нагрузкам, поэтому для каждого конкретного случая необходимо выполнить точный расчет шага несущих конструкций, как показано в главе 11 «Сбор нагрузок».
В данном примере использованы алюминиевые профили, но конструкцию можно рассчитать для других видов профилей, например, стальных или деревянных. В сочетании с поликарбонатными профилями и термошайбами они обеспечат надежность и герметичность.

Рекомендации по монтажу
На большей часть территории России наблюдаются большие перепады температуры, порядка 60°С, как сезонные так и внутридневные, поэтому при сборе конструкции, чтобы избежать деформации листов, не нужно устанавливать листы стык встык, в противном случае, возможна их деформация. Необходимо учитывать коэффициент линейного термического расширения поликарбоната. Этот показатель в свою очередь зависит от площади используемых листов. Пример расчета допуска приведен в разделе «Термическое расширение» главы 10 «Свойства листов».
Обратите внимание, как обеспечивается герметичность сотового поликарбоната, на примере сечения 3. Чтобы в желоба не попадали насекомые и влага, кромку листа надо заклеить неперфорированной алюминиевой клейкой лентой и закрыть поликарбонатным профилем.


Рисунок 1. Конструкция ветрового ограждения

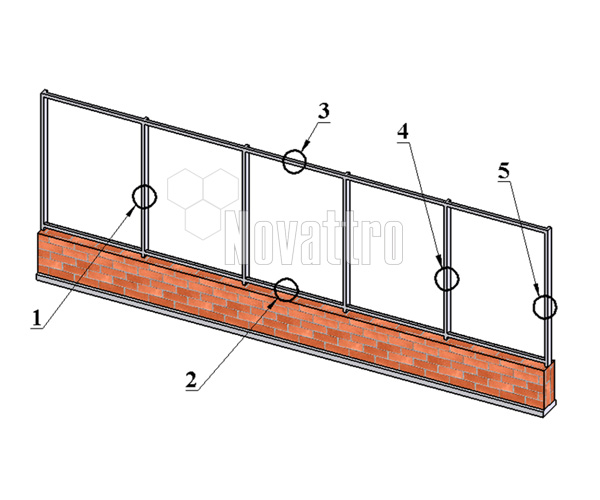

Рисунок 2. Каркас ветрового ограждения

Узел соединения листов из поликарбоната, расположенных в одной плоскости (рис. 3) – Сеч. 1.


Рисунок 3. Типовой  узел соединения листов из поликарбоната в конструкции ветрового ограждения: а – двумерное изображение узла, б – трехмерное изображение узла, в – схема сборки узла.

Узел соединения листа из поликарбоната с трубой каркаса, расположенных с торца конструкции (рис. 4) – Сеч. 2.


Рисунок 4. Типовой  узел соединения листов из поликарбоната, расположенных с торца конструкции: а – двумерное изображение узла, б – трехмерное изображение узла, в – схема сборки узла.

Узел соединения листа из поликарбоната с трубой каркаса, расположенных с торца конструкции (рис. 5) – Сеч. 3.


Рисунок 5. Типовой  узел соединения листов из поликарбоната, расположенных с торца конструкции: а – двумерное изображение узла, б – трехмерное изображение узла, в – схема сборки узла.

Узел соединения листа из поликарбоната с трубой каркаса, расположенных с торца конструкции (рис. 6) – Сеч. 4.


Рисунок 6. Типовой  узел соединения листов из поликарбоната в конструкции ветрового ограждения: а – двумерное изображение узла, б – трехмерное изображение узла, в – схема сборки узла.

Узел соединения листа из поликарбоната с трубой каркаса, расположенных с торца конструкции (рис. 7) – Сеч. 5.


Рисунок 7. Типовой  узел соединения листов из поликарбоната, расположенных с торца конструкции: а – двумерное изображение узла, б – трехмерное изображение узла, в – схема сборки узла.
