Ограждение хоккейной коробки

Ограждение хоккейной коробки
Хоккейная коробка — один из самых распространенных спортивных элементов в наших городах. Ее необходимо огораживать прочными бортами, чтобы игроки и шайба не улетали за пределы поля во время игры. Для большей безопасности, в том случае, когда игру будут смотреть зрители, борта можно продолжить в высоту. Высокое ограждение надежно защитит людей от случайного удара шайбой. Однако к нему применяются повышенные требования: такое ограждение должно быть очень прочным, прозрачным и травмобезопасным. Единственным материалом, соответствующим данным требованиям, является монолитный поликарбонат. Он практически не бьется, обеспечивает хорошую видимость, эстетичен. При эксплуатации на улице, поликарбонат долго не теряет своих механических свойств.

Преимущества поликарбоната в данной конструкции:

1. ударостойкость
2. хорошее светопропускание
3. не образует острых осколков
4. гибкость в холодном состоянии

Типы используемых листов
Монолитный поликарбонат 6-8 мм

Конструктивные особенности
Данная конструкция из монолитного поликарбоната получается в несколько раз легче (при сопоставимой прочности), по сравнению с аналогичной, где применяется триплекс. Она также оказывается более экономичной.

Рекомендации по монтажу
Поликарбонатные листы изогнуты на угловых участках конструкции. Для определения радиуса изгиба и шага конкретной несущей конструкции следует обратиться к главе 11 «Сбор нагрузок».

Рис. 1 Хоккейная коробка

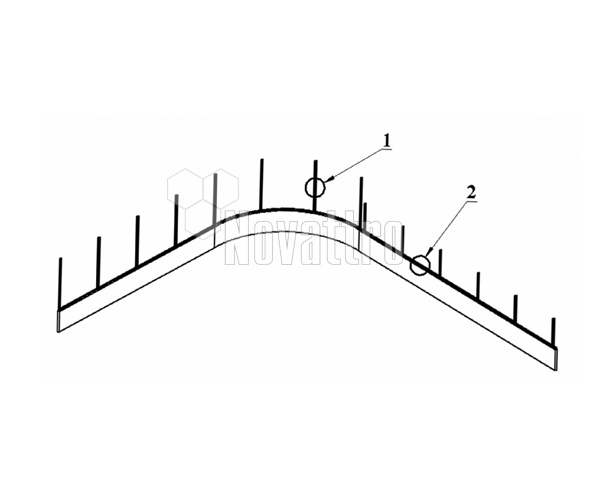

Рис. 2 Каркас хоккейной коробки

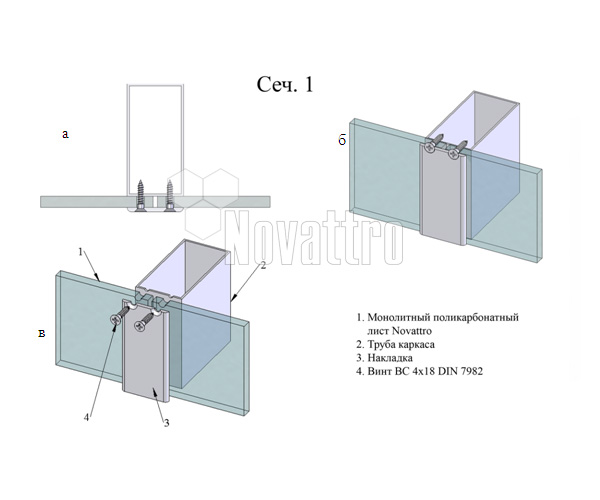

Узел соединения листов из поликарбоната, расположенных в одной плоскости (рис. 3) – Сеч. 1.

Рисунок 3. Типовой  узел соединения листов из поликарбоната в конструкции хоккейной коробки: а – двумерное изображение узла, б – трехмерное изображение узла, в – схема сборки узла.

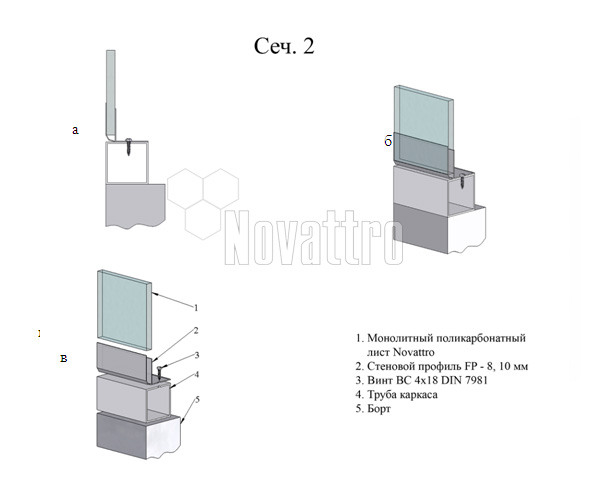

Узел соединения листа из ПК с рамой хоккейной коробки (рис. 4)–Сеч.2

Рисунок 3. Типовой  узел соединения листов из поликарбоната с рамой хоккейной коробки: а – двумерное изображение узла, б – трехмерное изображение узла, в – схема сборки узла.
