Зенитный фонарь: двускатная схема

В процессе реконструкции зданий, а также если предполагаются открывающиеся створки фонарей для вентиляции помещения, целесообразно применять двускатную схему. Преимущества поликарбонатного остекления в данной схеме аналогичны тем, что указаны в описании арочной конструкции фонаря. Дополнительным плюсом данной конструкции следует считать применение маломощных электрических приводов, управляющих створками. Уменьшение мощности происходит за счет облегчения конструкции при использовании поликарбоната вместо стекла. Кроме того, в случае отказа одного из электроприводов открывающиеся створки фонаря окажутся целыми, потому что поликарбонат очень прочный. Стекло в подобной ситуации может лопнуть.

Преимущества поликарбоната в данной конструкции:

1. высокая стойкость к ветровым и снеговым нагрузкам
2. легкость
3. хорошее светопропускание
4. хорошие теплоизолирующие свойства
5. низкая воспламеняемость

Типы используемых листов
Сотовые листы любой толщины 6-32 мм
Монолитные листы толщиной до 10 мм

Конструктивные особенности
Для каждого конкретного случая необходимо выполнить точный расчет шага несущих конструкций, как показано в главе 11 «Сбор нагрузок».

Рекомендации по монтажу
Чтобы конструкция получилась герметичной, следует закрывать торцы сотовых листов самоклеющейся лентой и поликарбонатными профилями, как показано на чертежах сечений 1 и 3.

Рисунок 1. Конструкция двускатного укрывающего ограждения зенитных фонарей

Рисунок 2. Каркас конструкции двускатного укрывающего ограждения зенитных фонарей

Узел соединения листов из поликарбоната в плоскостях, расположенных под углом (рис. 3) – Сеч. 1.

Рисунок 3. Типовой  узел соединения листов из поликарбоната в конструкции двускатного укрывающего ограждения зенитных фонарей: а – двумерное изображение узла, б – трехмерное изображение узла, в – схема сборки узла.

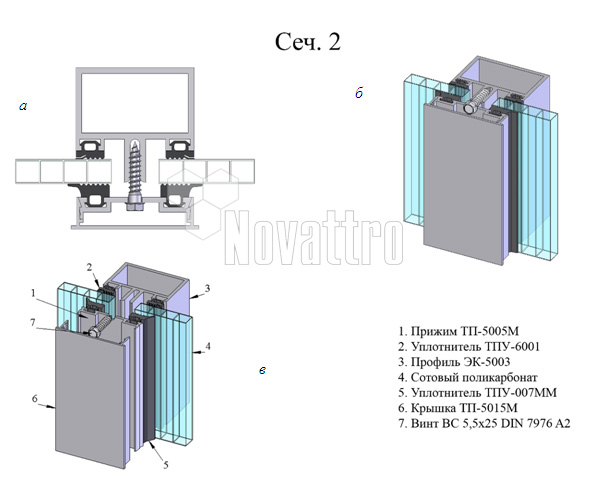

Узел соединения листов из поликарбоната, расположенных в одной плоскости (рис. 4) – Сеч. 2.


Рисунок 4. Типовой  узел соединения листов из поликарбоната в конструкции двускатного укрывающего ограждения зенитных фонарей: а – двумерное изображение узла, б – трехмерное изображение узла, в – схема сборки узла.

Узел соединения листа из поликарбоната с профилем, расположенных под углом (рис. 5) – Сеч. 3.


Рисунок 5. Типовой  узел соединения листа из поликарбоната с профилем, расположенных под углом: а – двумерное изображение узла, б – трехмерное изображение узла, в – схема сборки узла.

Узел соединения листов из поликарбоната, расположенных под углом 90 ° друг относительно друга (рис. 6)–Сеч.4


Рисунок 6. Типовой узел соединения листов из поликарбоната, расположенных под углом 90 ° друг относительно друга в конструкции двускатного укрывающего ограждения зенитных фонарей: а – двумерное изображение узла, б – трехмерное изображение узла, в – схема сборки узла.
