Козырек: Г-образная конструкция



Козырек: Г-образная конструкция
Современный офис, имеющий собственный вход в здание, немыслим без оригинального украшения фасада. Одним из элементов такого украшения служит козырек — навесная конструкция над входом или окнами. Козырек выполняет сразу три функции: он придает фасаду определенный архитектурный стиль, служит защитой от дождя и снега, является носителем рекламы. Поэтому к материалу, наполняющему каркас, предъявляют повышенные требования. Чтобы успешно выполнить свое назначение, козырек должен быть очень прочным, легким и прозрачным. Все эти требования применимы к поликарбонату, вот почему он так популярен при изготовлении элементов входной группы и наружной рекламы. Существует большое количество конструкций козырьков, одна из них — Г-образная.

Преимущества поликарбоната:

1. ударостойкость
2. легкость
3. высокое светопропускание
4. высокие эстетические характеристики
5. широкая цветовая гамма

Какого типа листы используются
Сотовые листы любой толщины и расцветки
Монолитные листы любой толщины и расцветки, если важна высокая прозрачность козырька

Конструктивные особенности
Для каждого конкретного случая необходимо выполнить точный расчет шага несущих конструкций и толщины листа, как показано в главе 11 «Сбор нагрузок». Однако если кровлю козырька делать не слишком выступающей, то ветровая и снеговая нагрузка на него не будет большой. В таком случае сотовые листы можно применять минимальной толщины, и вся конструкция получится очень легкой. Ее собирают полностью на поликарбонатном профиле.

Рекомендации по монтажу
См. общие рекомендации в главе «Инструкция по монтажу листов из поликарбоната»

Рисунок 1. Г-образная конструкция козырька

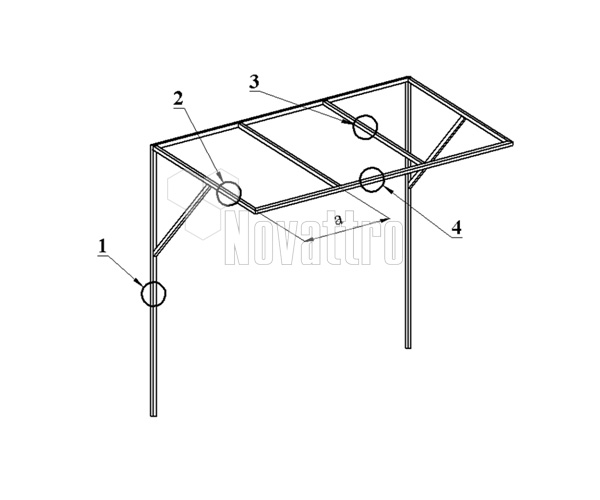

Рисунок 2. Каркас Г-образной конструкции козырька

В данной конструкции используются три типовых соединительных узла (рис. 3-6). Рассмотрим каждый из них.

Узел соединения листа из поликарбоната с трубой каркаса, расположенных с торца конструкции (рис. 3) – Сеч. 1.


Рисунок 3. Типовой  узел соединения листов из поликарбоната, расположенных с торца конструкции: а – двумерное изображение узла, б – трехмерное изображение узла, в – схема сборки узла.

Узел соединения листа из поликарбоната с трубой каркаса, расположенных с торца конструкции (рис. 4) – Сеч. 2.


Рисунок 4. Типовой  узел соединения листов из поликарбоната, расположенных с торца конструкции: а – двумерное изображение узла, б – трехмерное изображение узла, в – схема сборки узла.

Узел соединения листов из поликарбоната, расположенных в одной плоскости (рис.5) – Сеч. 3.


Рисунок 5. Типовой  узел соединения листов из поликарбоната в Г-образной конструкции козырька: а – двумерное изображение узла, б – трехмерное изображение узла, в – схема сборки узла.

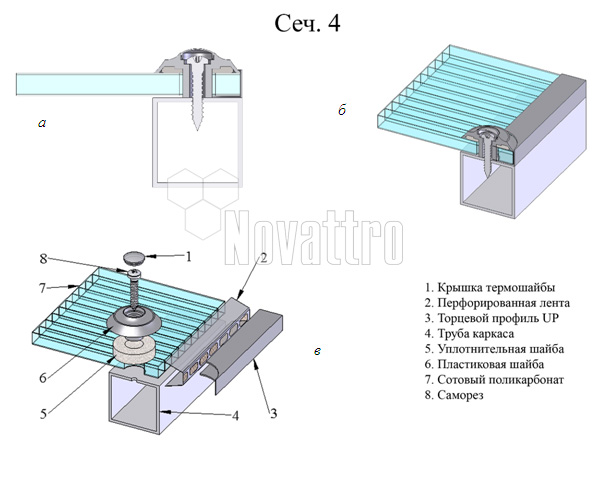

Узел соединения листа из поликарбоната с трубой каркаса, расположенных с торца конструкции (рис. 6) – Сеч. 4.



Рисунок 6. Типовой  узел соединения листов из поликарбоната, расположенных с торца конструкции: а – двумерное изображение узла, б – трехмерное изображение узла, в – схема сборки узла.
